Matavimo pantografas PP-1600

Techninis aprašymas

1. Matavimo pantografo pritaikymas

Matavimo pantografas PP-1600 skirtas trakcinio tinklo matavimu atlikimui mašinai stovint arba važiuojant darbinių režimų greičių iki 10 km/h. Pritaikytas montavimui tinklo traukinyje  ant pastovios aikšelės apie 4 metrų aukštyje nuo bėgio galvutės.

2. Pantografo gamyba

Pantografas pagamintas kaip replinė konstrukcija iš aliumininių profilių. Pakėlimo pavara realizuojama su dujinėmis spyruoklėmis. Leidžia tai jam savaime pakilti iki važiavimo laido ir savaime aukščio reguliaciją priklausomai nuo laido padėtės visame jo diapazone nuo 4900 mm iki 6000 mm nuo bėgių galvutės. Surinktame padėtyje apsaugotas nuo savaimo pakėlimo. Pantografas turi tipinį šliaužiką turinti leidimą darbams pvz. PLK (Lenkijos linijos). Matavimo sistema susideda iš matavimo liniuotės pritvirtintos prie šliaužiko nukreipimo matuoti ir susukamos matavimo juostos pakabinimo aukščiui matavimui. Visi sujungimai sujungti su įžeminimo lynais.

3. Techninė charakteristika

• Prispaudimo prie važiavimo laido jėga                    iki 20 daN
• Minimalus aukštis nuo pastovios aikštelės                  550 mm
• Maksimalus pakėlimo aukštis nuo pastovios aikštelės  2000 mm
• Pantografo masė                                                    60 kg
• Pantografo plotis su šoninėmis spyruoklėmis              564 mm

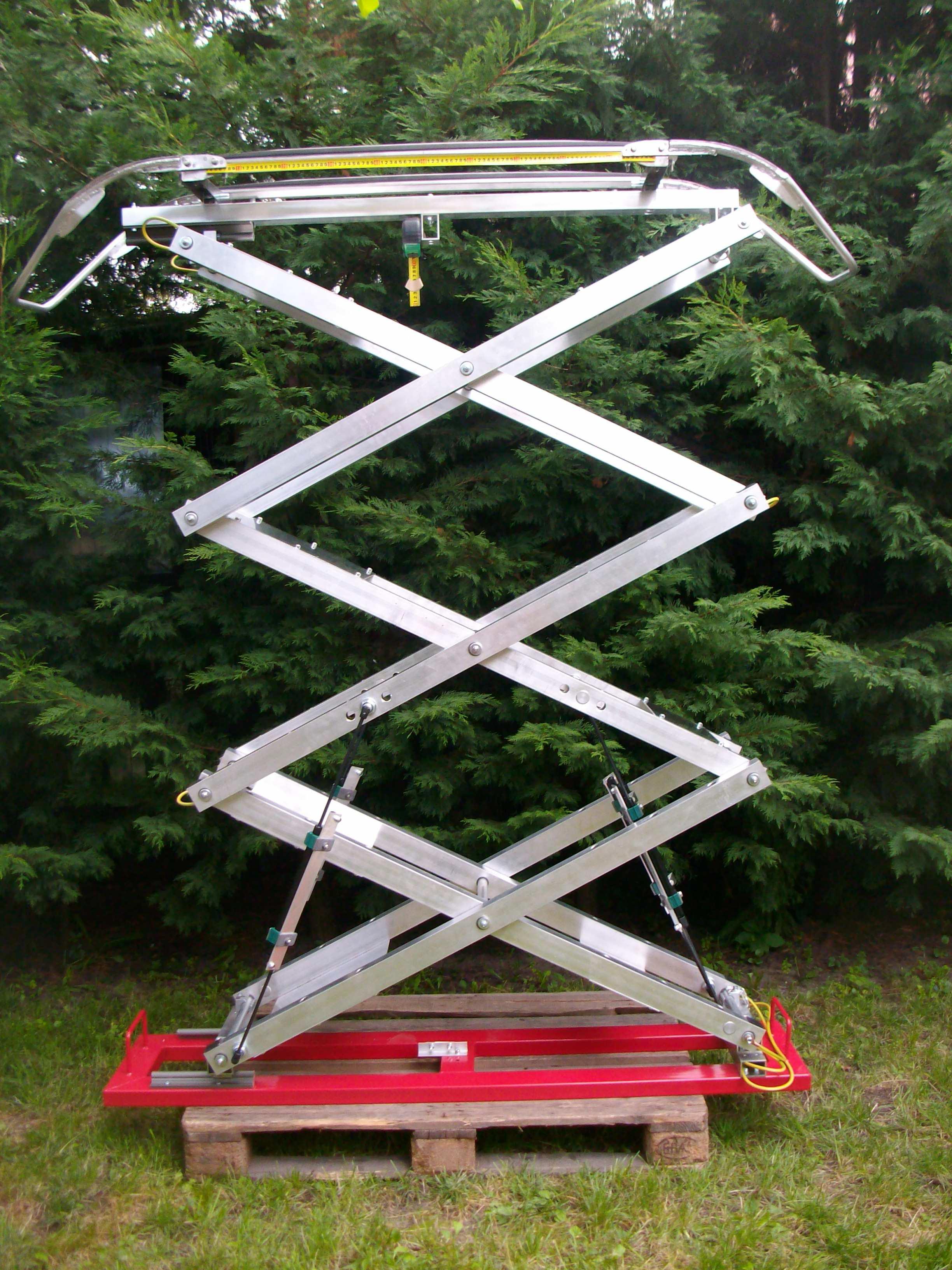

4. Pantografo vaizdai

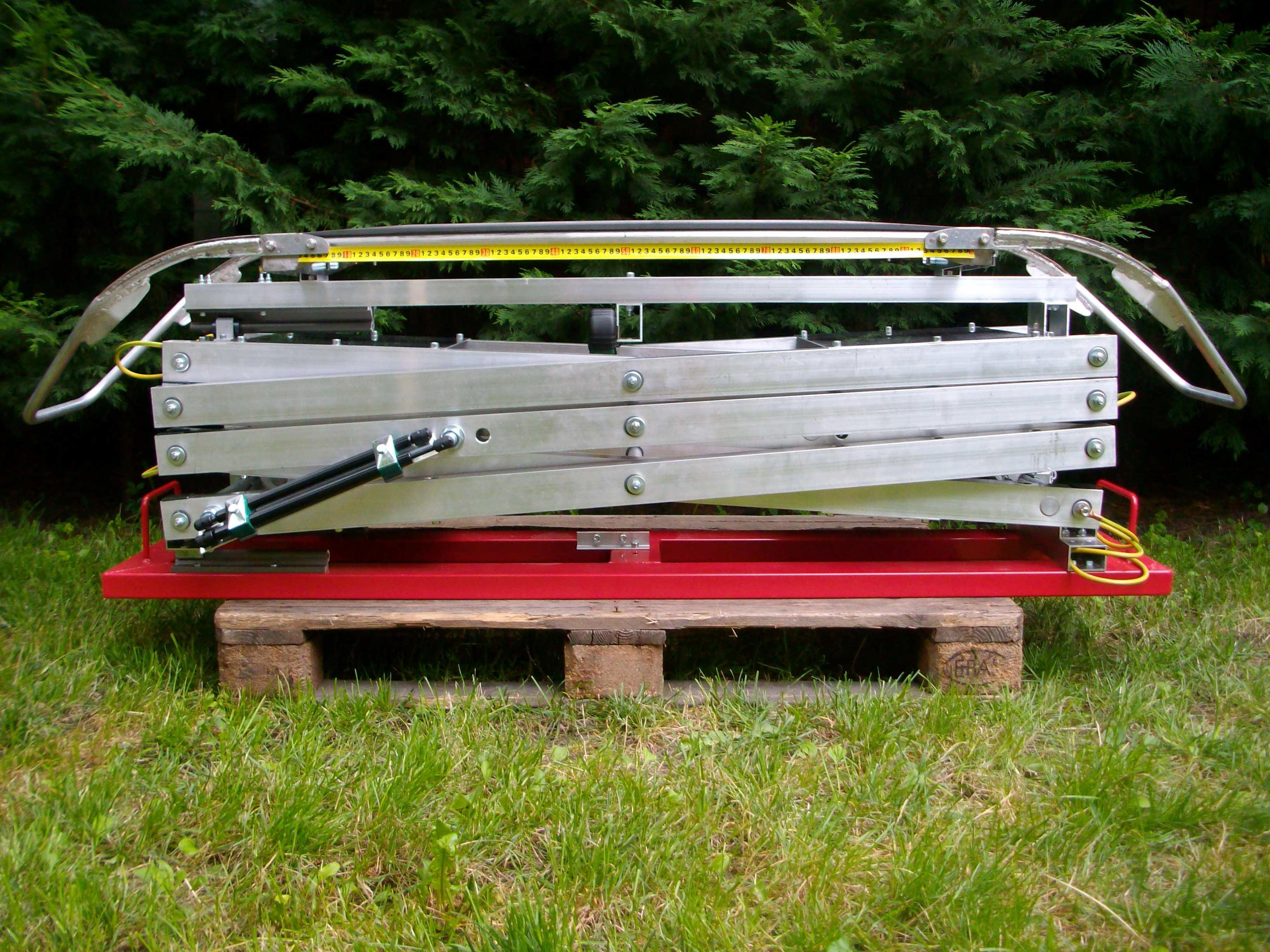

Pantografas nuleistas

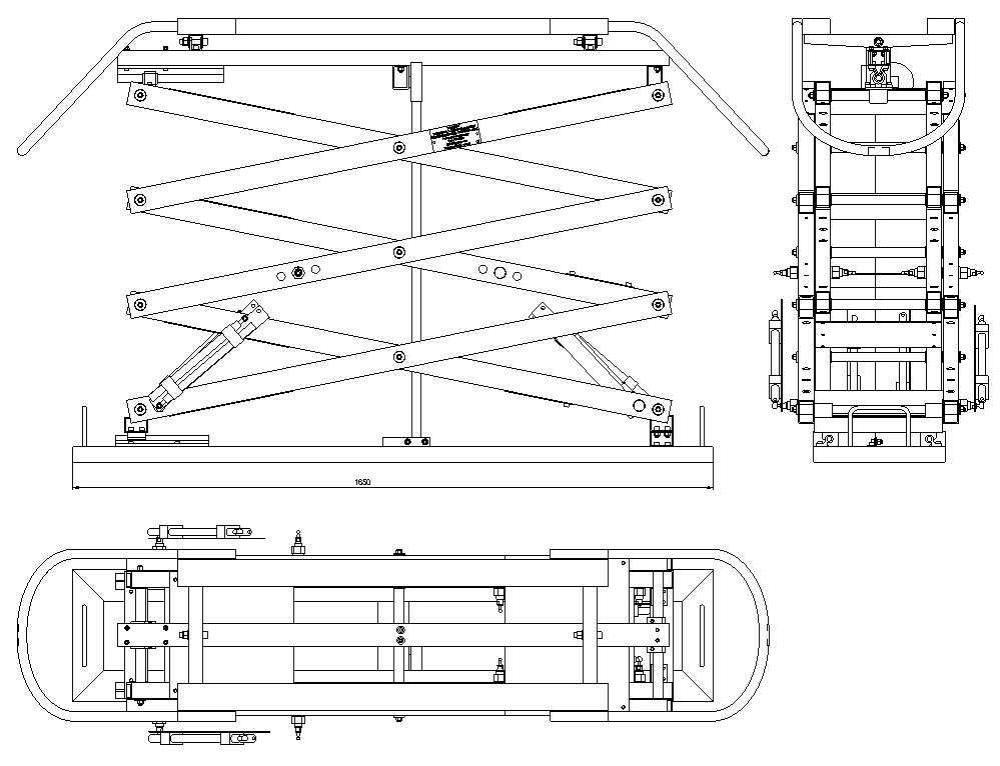

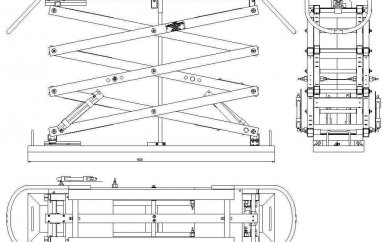

Pantografo grafinis vaizdas
